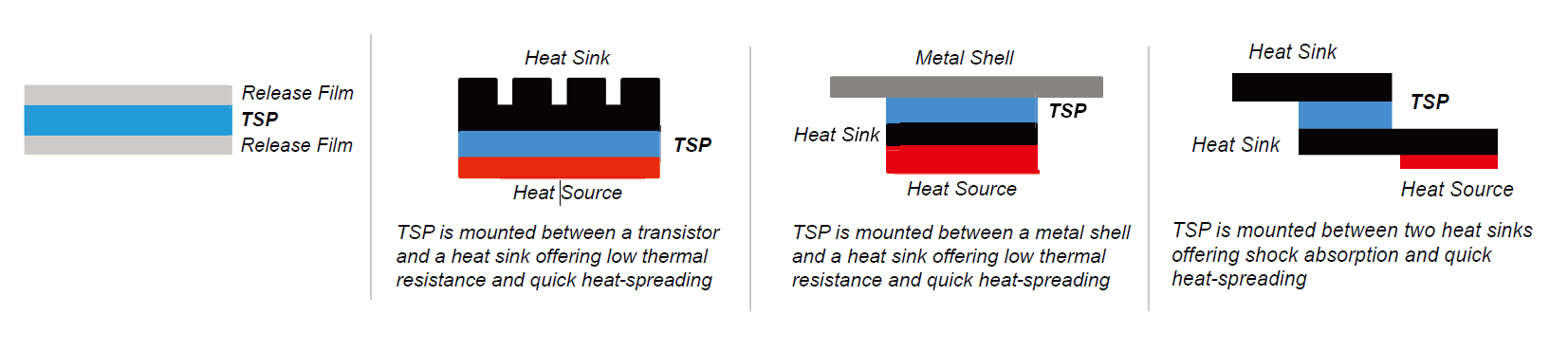

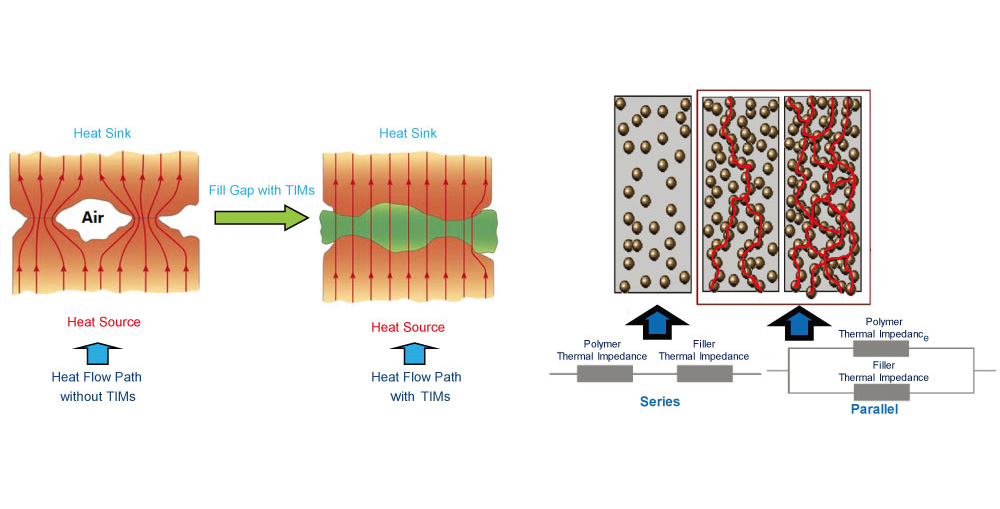

导热垫工作原理

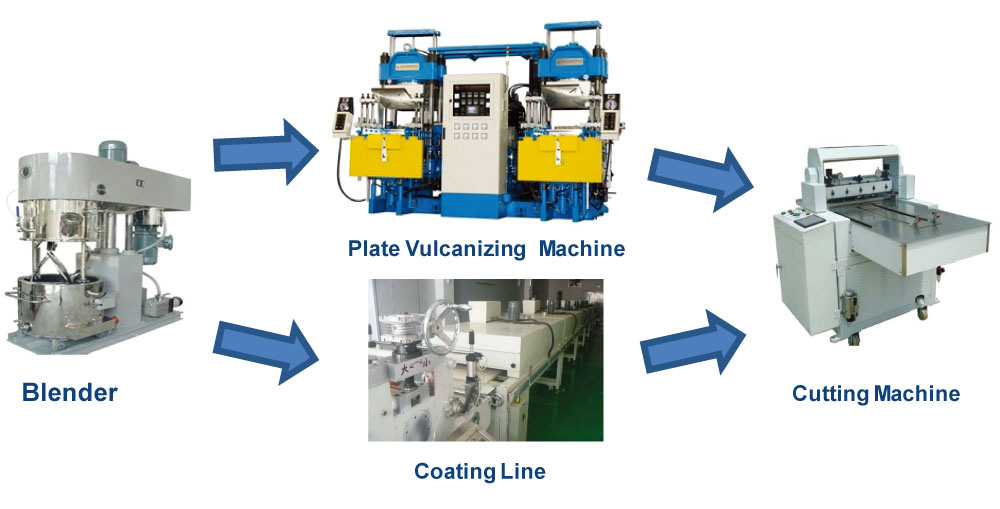

生产线

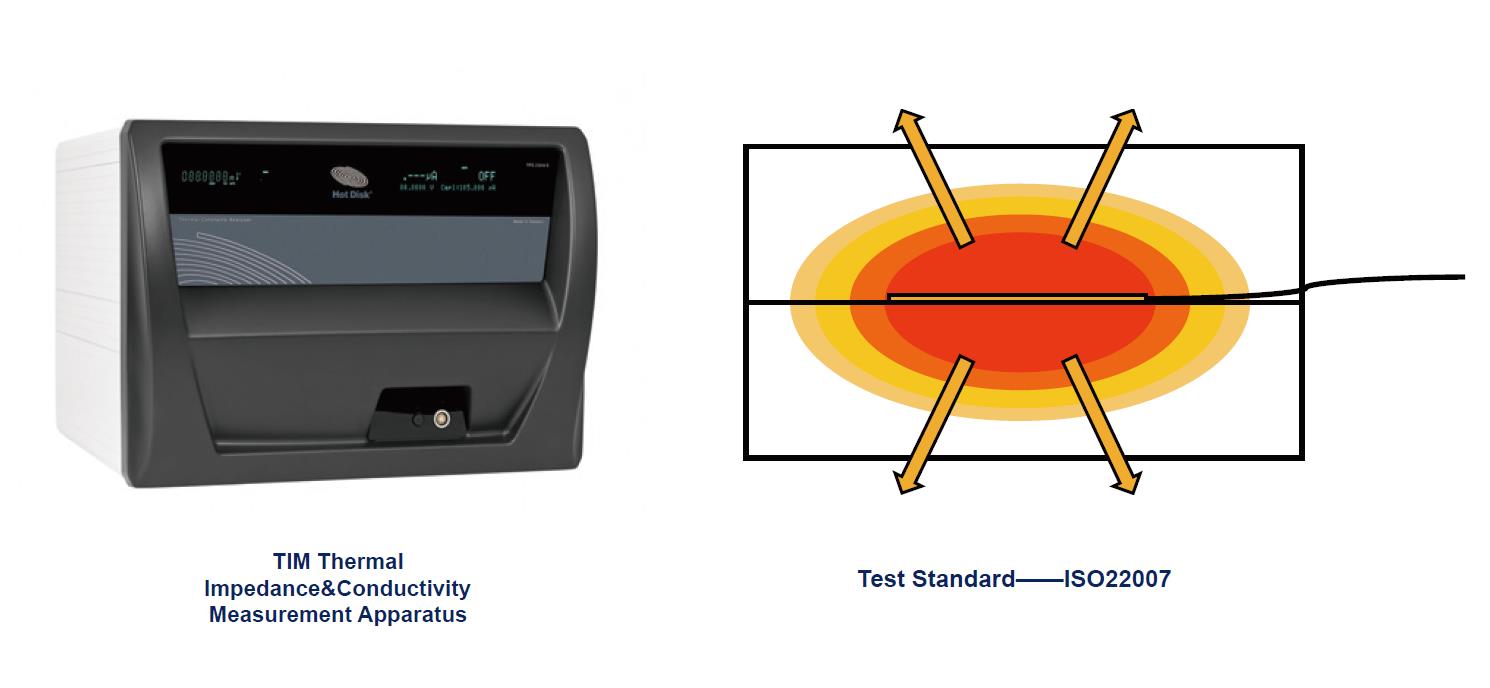

测试方法与设备
技术优势
◆ 高导热系数
◆ 特种硅胶化学配方提供良好的电绝缘性
◆ 精密涂布和热压成型技术
◆ 优异的导热稳定性，适用于超薄或超厚材料
◆ 快速高效的样品制作和模切服务
◆ 颜色、厚度、硬度或导热系数的即时定制
◆ 可根据要求复合背胶
◆ 可根据要求实现单面粘性
产品优势
◆ 厚度（0.1mm ~~ 15.0mm）和颜色的即时定制
◆ 特殊填料实现特定导热系数：1.5 瓦/(米·开) ~~ 17 瓦/(米·开)
◆ 良好的电绝缘性，耐压超过10(KV/mm)，最高可达17(KV/mm)
◆ 对不平整和粗糙表面具有优异的贴合性
◆ 易于适应各种间隙条件，避免硬接触并保护IC芯片
◆ 弹性特性提供机械平衡
◆ 背胶或天然自粘性可粘附在散热器上
产品结构
◆ 基材：硅胶
◆ 填料：氮化硼、金刚石、氮化铝、氧化铝等
◆ 阻燃剂：金属氢氧化物
◆ 添加剂：着色剂、催化剂
应用设计

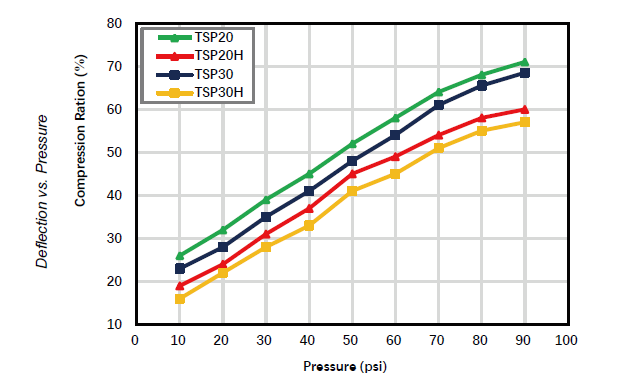

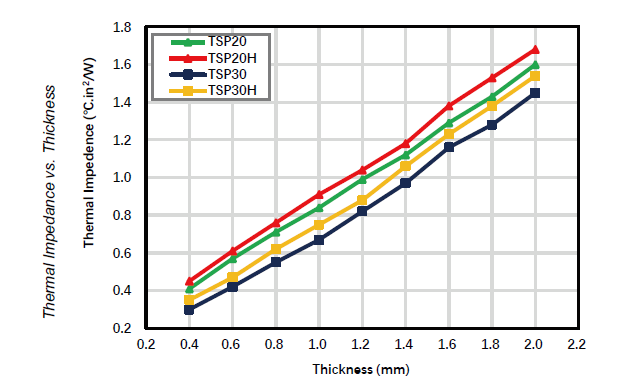

PolyplateTM TSP20 和 TSP30 是具有低压缩应力、低热阻、超柔软性能和高度贴合性的经济型硅胶导热垫。PolyplateTM TSP20H 和 TSP30H 是复合玻璃纤维增强导热垫，具有高抗撕裂强度、抗穿刺性和易于组装的性能，可广泛应用于新能源汽车。
| 项目 | 单位 | TSP20 | TSP30 | TSP20H | TSP30H | 测试标准 |
| 成分 | / | 硅胶 & 陶瓷 | 硅胶 & 陶瓷 & 玻璃纤维 | / | ||
| 厚度 | mm | 0.3~12.0 | ASTM D374 | |||
| 密度 | g/cm³ | 2.7 | 2.9 | 2.7 | 2.9 | ASTM D792 |
| 硬度 | Shore 00 | 25~60 | 30~65 | 30~70 | 35~75 | ASTM D2240 |
| 介电强度 | KV/mm | >6.0 | ASTM D149 | |||
| 体积电阻率 | Ω·cm | >10¹¹ | ASTM D257 | |||
| 连续使用温度 | ℃ | -40~200 | / | |||
| 重量损失 | % | ≤0.5 | @150℃ 240H | |||
| 阻燃等级 | / | V0 | UL 94 | |||
| 导热系数 | W/m·K | 2 | 3 | 2 | 3 | ASTM D5470 |
| 介电常数@1MHz | / | 6.0~7.5 | ASTM D150 | |||

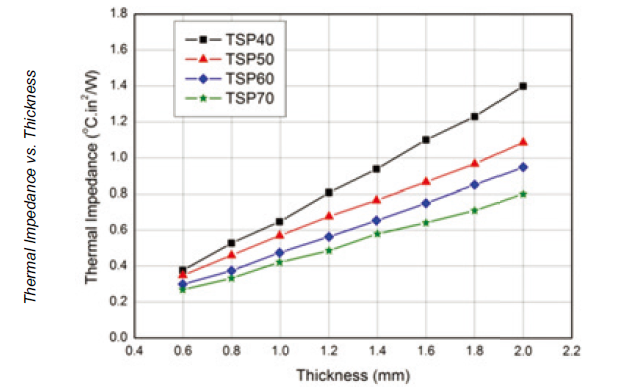

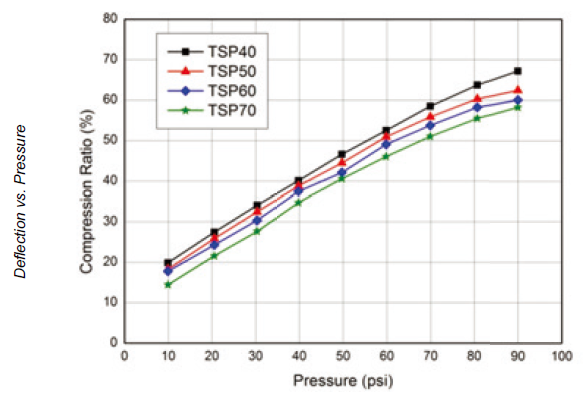

PolyplateTM TSP40, TSP50, TSP60, TSP70 是高性能硅胶导热垫，为填充电子元件与散热器之间的气隙提供热解决方案。它们具有高压缩性、粘性表面、柔软性和柔韧性。
| 项目 | 单位 | TSP40 | TSP50 | TSP60 | TSP70 | 测试标准 |
| 成分 | / | 硅胶 & 陶瓷 | / | |||
| 厚度 | mm | 0.3~12.0 | ASTM D374 | |||
| 密度 | g/cm³ | 3.1 | 3.2 | 3.2 | 3.3 | ASTM D792 |
| 硬度 | Shore 00 | 30~70 | ASTM D2240 | |||
| 介电强度 | KV/mm | >6.0 | >6.0 | >6.0 | >6.0 | ASTM D149 |
| 体积电阻率 | Ω·cm | >10¹¹ | >10¹¹ | >10¹¹ | >10¹¹ | ASTM D257 |
| 连续使用温度 | ℃ | -40~200 | -40~200 | -40~200 | -40~200 | / |
| 重量损失 | % | <0.5 | <0.5 | <0.5 | <0.5 | @150℃ 240H |
| 阻燃等级 | / | V0 | V0 | V0 | V0 | UL 94 |
| 导热系数 | W/m·K | 4 | 5 | 6 | 7 | ASTM D5470 |
| 介电常数@1MHz | / | 7.5 | 7.4 | 7.9 | 7.1 | ASTM D150 |

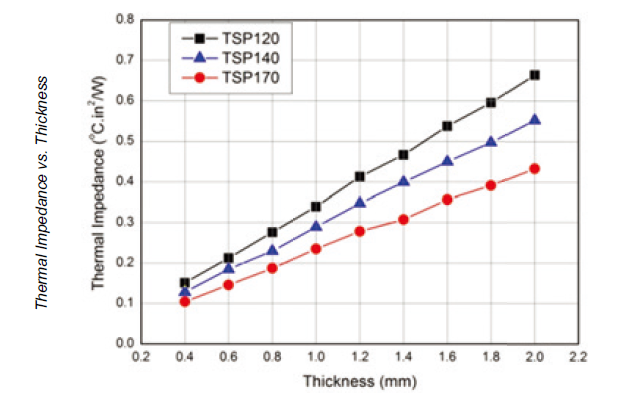

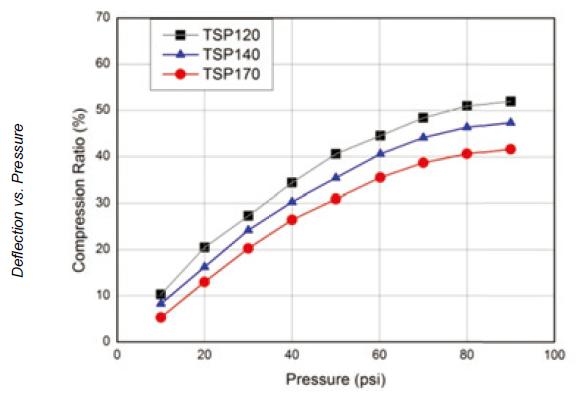

PolyplateTM TSP120、TSP140 和 TSP170 硅胶基导热垫 具有超高导热系数，为填充电子元件与散热器之间的气隙提供热解决方案。它们具有高压缩性、粘性表面、柔软性和柔韧性。
| 项目 | 单位 | TSP120 | TSP140 | TSP170 | 测试标准 |
| 成分 | / | 硅胶 & 陶瓷 | / | ||
| 厚度 | mm | 0.3~2.0 | ASTM D374 | ||
| 密度 | g/cm³ | 3.3 | 3.4 | 3.4 | ASTM D792 |
| 硬度 | Shore 00 | 60±5 | 65±5 | 70±5 | ASTM D2240 |
| 介电强度 | KV/mm | >6.0 | ASTM D149 | ||
| 体积电阻率 | Ω·cm | >10¹¹ | ASTM D257 | ||
| 连续使用温度 | ℃ | -40~200 | / | ||
| 重量损失 | % | >0.5 | @150℃ 240H | ||
| 阻燃等级 | / | V0 | UL 94 | ||
| 导热系数 | W/m·K | 12 | 14 | 17 | ASTM D5470 |
| 介电常数@1MHz | / | 7.5 | 7.4 | 7.7 | ASTM D150 |
